3D моделирование в Mechanical Desktop




Вспомогательные виды используются для показа

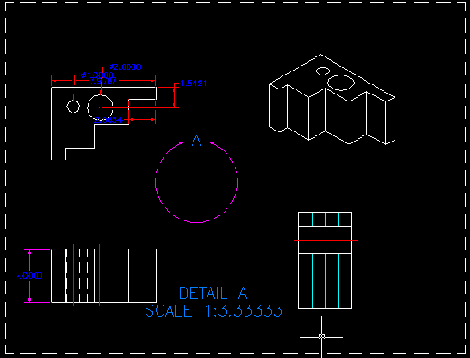

Чертеж 9

Вспомогательные виды используются для показа наклонных поверхностей, которые обычно не очень хорошо видны в стандартной ортографической проекции.
Рассмотрим шаги, позволяющие создать вспомогательный вид. После того, как модель создана и завершено получение базовых ортографический проекций, введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Auxiliary.
Щелкните мышью на кнопке ОК.
