3D моделирование в Mechanical Desktop



с ортографическими проекциями введен вид

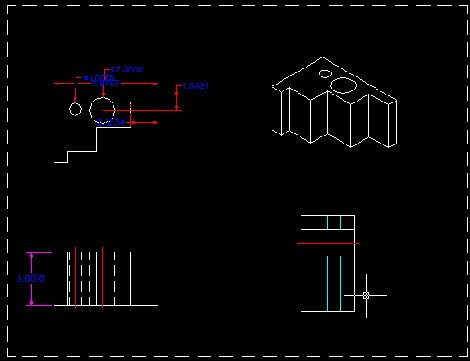

Чертеж 6

В существующий чертеж с ортографическими проекциями введен вид полного поперечного сечения (Section A-A)
Далее предлагается ознакомиться с шагами создания видов увеличенного масштаба. Прежде, чем приступить к работе, вы должны убедиться, что модель закончена и базовый чертеж с ортографическими проекциями завершен.
Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Detail.
Отрегулируйте значение масштаба в окне Scale, чтобы слегка увеличить вид.
Щелкните мышью на кнопке ОК.
