3D моделирование в Mechanical Desktop



позволит загрузить шаблон чертежа, например,



Чертеж 2

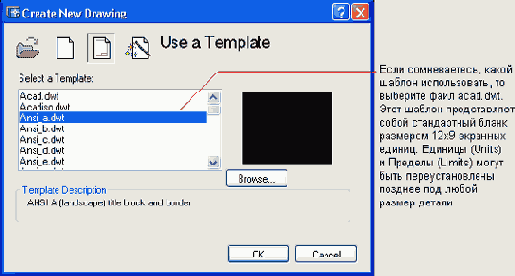

  • Опция Template (Шаблон) позволит загрузить шаблон чертежа, например, шаблон ANSI-формата (расширение файла .DWT указывает, что это файл шаблона).
  • Опция Start from Scratch (Начать с нуля) предлагает перед запуском окна моделирования выбрать систему единиц измерения: English (английская) или Metric (метрическая).
  • Опция Wizards (Мастера) шаг за шагом проведет по процессу задания параметров чертежа. Здесь можно выбрать режим Quick Setup (Быстрая настройка), в котором необходимо ввести единицы измерения и задать область чертежа, или режим Advanced Setup (Детальная настройка), в котором вам необходимо выбрать единицы измерения длин, углы и область чертежа.
При выборе опции Symbol Libraries (Библиотеки символов) на экран будет выведена матрица символов и примитивов деталей, которые могут быть использованы при последующей детализации создаваемого чертежа.
Выбрав опцию Open Drawings (Открыть чертеж), вы также увидите на экране меню поиска, что поможет в определении местоположения тех чертежей и моделей, с которыми вы работали ранее.
